INEXITM TECHNOLOGY — инновации в аварийном освещении

Показать оглавлениеСкрыть оглавление

Что такое INEXITM TECHNOLOGY?

Это инновационная технология аварийного освещения на светодиодных источниках света, созданная инженерами компании «Белый свет».

Основой технологии INEXI™ является LED блок аварийного освещения, который применяется в светильниках («Полет», «Спутник», «Универсал», «Эстетика», «Юниор», «Орбита») и самостоятельно в комплекте со светодиодными линейками.

Современная электронная схема LED блока поддерживает следующие функции:

«TELECONTROL» является устройством дистанционного тестирования и управления аварийным и эвакуационным освещением и позволяет снизить затраты на эксплуатацию.

Данная функция позволяет интегрировать светильники АО, поддерживающие технологию INEXI™, в систему пожарной автоматики. При срабатывании пожарной сигнализации управляющий сигнал (12 или 24 В) включает аварийный светильник, таким образом, данная функция позволяет использовать аварийные эвакуационные указатели как пожарные оповещатели. Функция SPARKLOGIC™ помогает экономить на капитальных затратах (на закупке пожарных оповещателей, их монтаже и обслуживании, а также энергозатратах на бесперебойное питание) до 4 % от инвестиций в систему оповещения и управления эвакуацией вашего объекта.

Функция позволяет гибко настраивать систему аварийного освещения во время эксплуатации вашего объекта. Ведущие светильники аварийного освещения, поддерживающие технологию INEXI™, могут работать в четырех режимах*:

1 — постоянного действия с продолжительностью горения 1 час.
2 — постоянного действия с продолжительностью горения 3 часа.
3 — непостоянного действия с продолжительностью горения 1 час.
4 — непостоянного действия с продолжительностью горения 3 часа.

* требуется наличие коммутируемой линии Lком.

Данная функция обеспечивает двойную защиту от короткого замыкания сети питания и аккумуляторной батареи. Блок аварийного питания (БАП) INEXI™ снабжен двумя предохранителями. Один защищает аккумуляторную батарею, а другой сеть питания блока. Если происходит замыкание в схеме БАП, плавкий предохранитель перегорает и разрывает цепь, благодаря этому, батарея остается не поврежденной. Кроме того, при замыкании в схеме одного БАП питающая сеть и другие БАП, подключенные к ней, тоже останутся не поврежденными и продолжат нормальную работу.

Scalable Network of Emergency Lighting — масштабируемая сеть аварийного освещения.
В основе данной функции лежит идея о разделении всех светильников АО на главные (master) и подчиненные (slave).
Master светильник АО — это светильник, который снабжен электроникой, батареей и источником света.
Slave светильник АО — это светильник, в котором присутствует только источник света.

Работа slave светильника происходит от батареи и электроники master светильника. Функция SNEL позволяет cэкономить на капитальных затратах до 40 % средств и существенно снизить расходы на эксплуатацию аварийного и эвакуационного освещения.

Снижения стоимости владения системой аварийного освещения на объекте
(эффект наращения экономии ECS)

Эффект наращения экономии (ECS Effect Compounding Savings concept) — это снижение стоимости владения системой аварийного освещения на объекте, за счет последовательного либо комбинированного применения функций технологии INEXI™.

Для понимания концепции ECS нужно рассмотреть элементы, из которых складываются затраты на владение системой аварийного освещения. К ним относятся:

Рассмотрим, как последовательное применение функций INEXI™ позволяет экономить на каждой статье затрат. Рекомендуемая производителем последовательность применения функций:

Рассмотрим, как работает концепция ECS на примере аварийного освещения выходной группы:

Исходные данные:

Примем расчетное время эксплуатации 10 лет (в среднем, срок службы батарей составляет 4 года, по расширенной гарантии «БЕЛЫЙ СВЕТ» срок службы батареи составляет 5 лет. То есть за этот период необходимо дважды заменить батареи в светильниках.

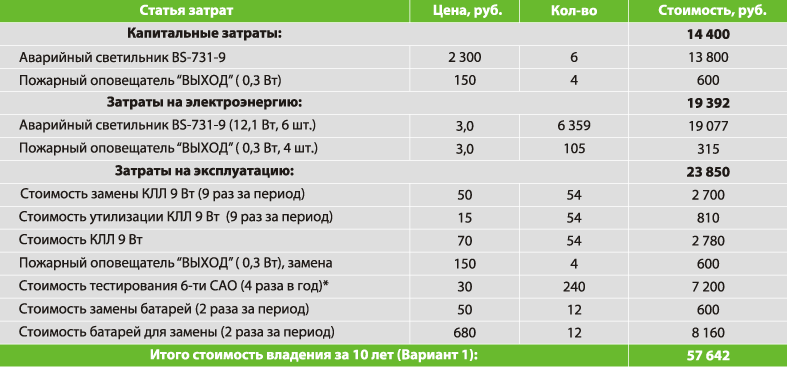

Вариант 1 (Автономные светильники с КЛЛ 9 Вт)

* - на основании экспертной оценки сервисных инженеров «Белый свет».

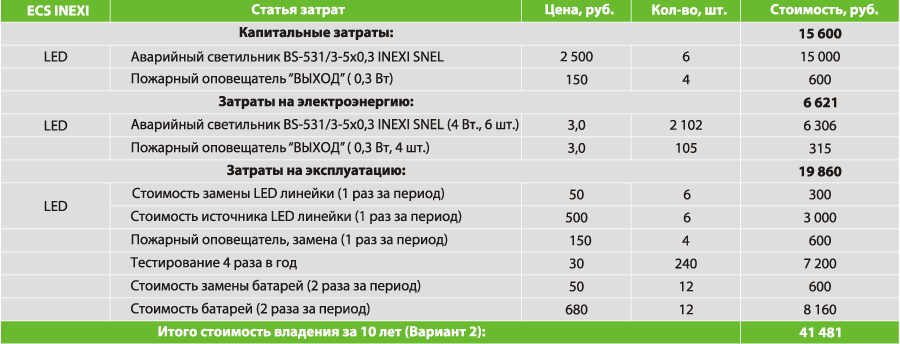

Вариант 2 (Автономные светильники INEXI™ LED)

Так Вы применяете аналогичные светильники с использованием современных источников света и получаете экономию 22,2 % от стоимости владения на затратах электроэнергии и замене источников света.

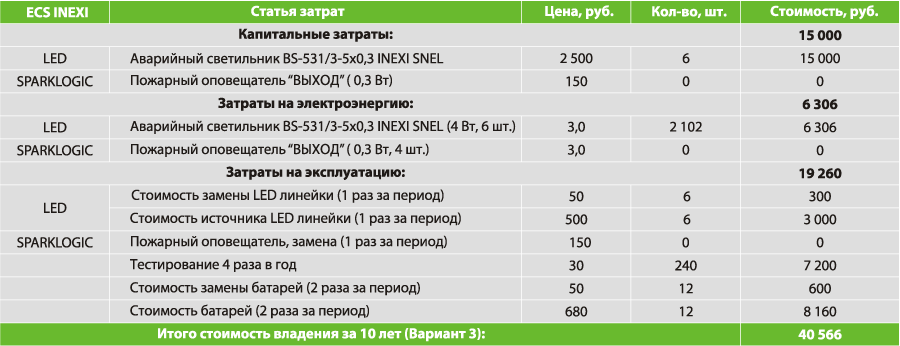

Вариант 3 (Автономные светильники INEXI™ LED c использованием SPARKLOGIC™)

SPARKLOGIC — функция совместимости с системами пожарной автоматики уже заложена во всех светильниках INEXI. Единственное что требуется — это знание и понимание, о том как и где ее применить, а так же согласованность действий при проектировании СОУЭ и систем пожарной автоматики.

Применение функции SPAKLOGIC позволяет экономить дополнительно 2% на стоимости владения системой и позволяет избежать парадоксальных ситуаций, когда над дверным проемом расположено два указателя «Выход», одна из которых относится к системе СОУЭ, а другая к системе пожарной автоматики.

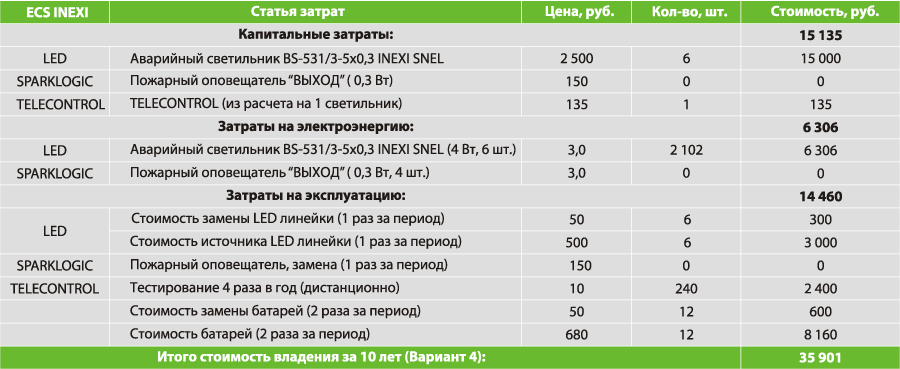

Вариант 4 (Автономные светильники INEXI™ LED c использованием SPARKLOGIC™ и TELECONTROL)

Для реализации функции TELECONTROL необходимо использование блока удаленного управления и мониторинга TELECONTROL, который предусматривает подключение до 200 светильников аварийного освещения.

Применений блока TELECONTROL в данном примере позволило сэкономить 16,3 % от стоимости владения на эксплуатационных затратах за счет дистанционного управления и тестирования.

Вариант 5 (Автономные светильники INEXI™ LED c использованием SPARKLOGIC™, TELECONTROL, SNEL™)

Для реализации функции SNEL применим светильники INEXI LED SNEL (master) и INEXI LED SNEL (slave).

Совокупный ECS эффект от применения функций INEXI™ TECHNOLOGY в варианте 5 системы аварийного освещения составил 62,8%, это становиться возможным благодаря нестандартному творческому подходу к реализации проекта.

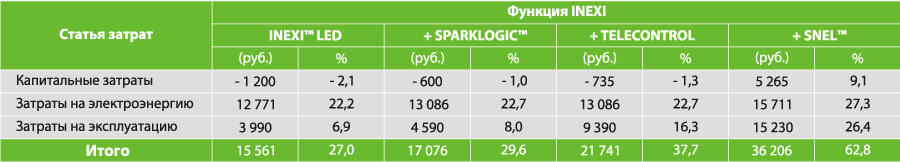

Представим принцип реализации ECS в разрезе функций INEXI™ TECHNOLOGY и статей затрат в виде таблицы:

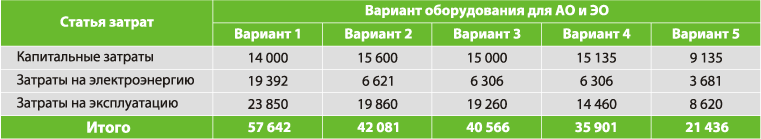

Представим совокупную стоимость владения системами аварийного освещения в разрезе статей затрат в виде таблицы:

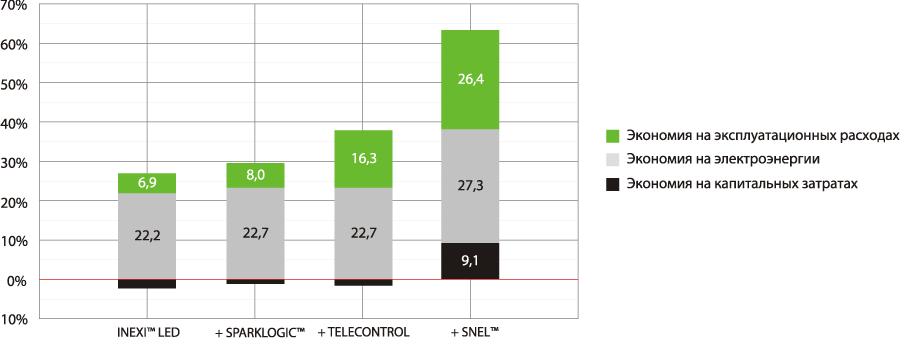

Представим эффект ECS в разрезе функций INEXI™ графически:

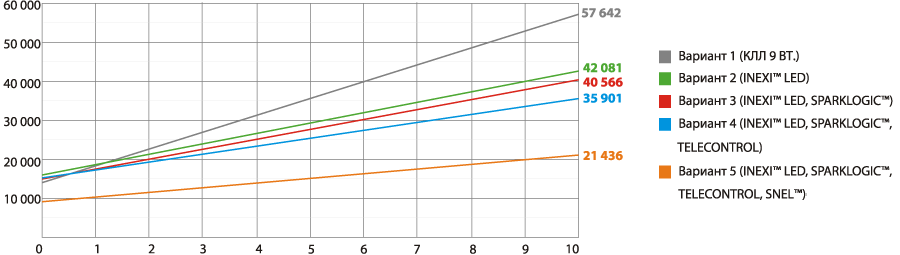

Представим суммарный эффект ECS на стоимости владения за 10 лет:

Даже на таком простом примере видно, что суммарный ECS на владение системой аварийного освещения при полноценном использовании функций технологии INEXI составляет 62,8%.
При использовании на объекте десятков и сотен светильников экономия будет очень существенной.

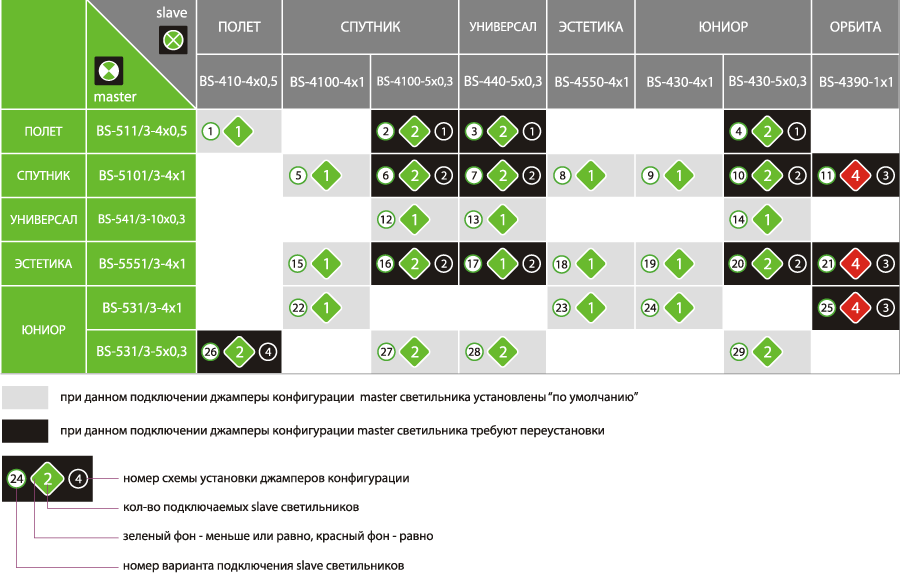

Таблица совместимости INEXI SNEL

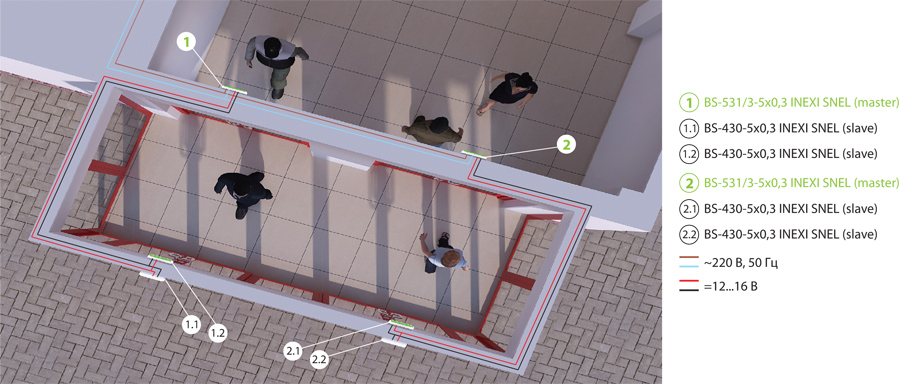

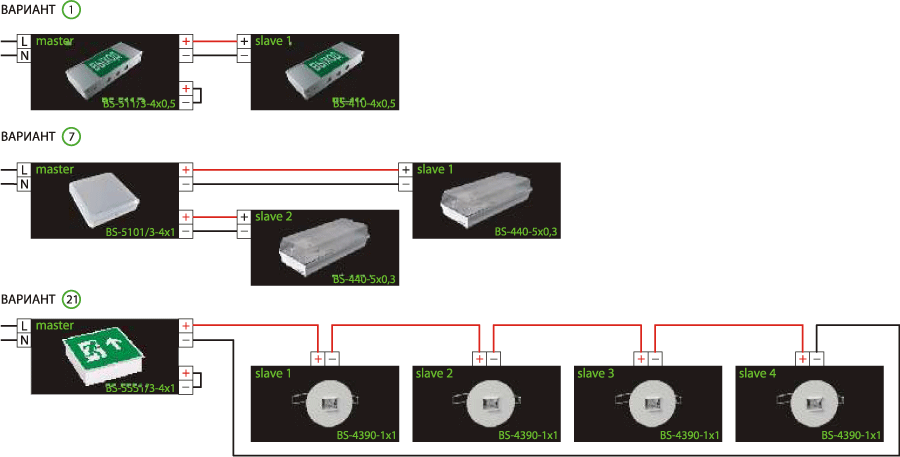

Пример вариантов подключения MASTER и SLAVE светильников INEXI SNEL

Подключение БАП INEXI к рабочим светильникам

«Лидер Лайт»

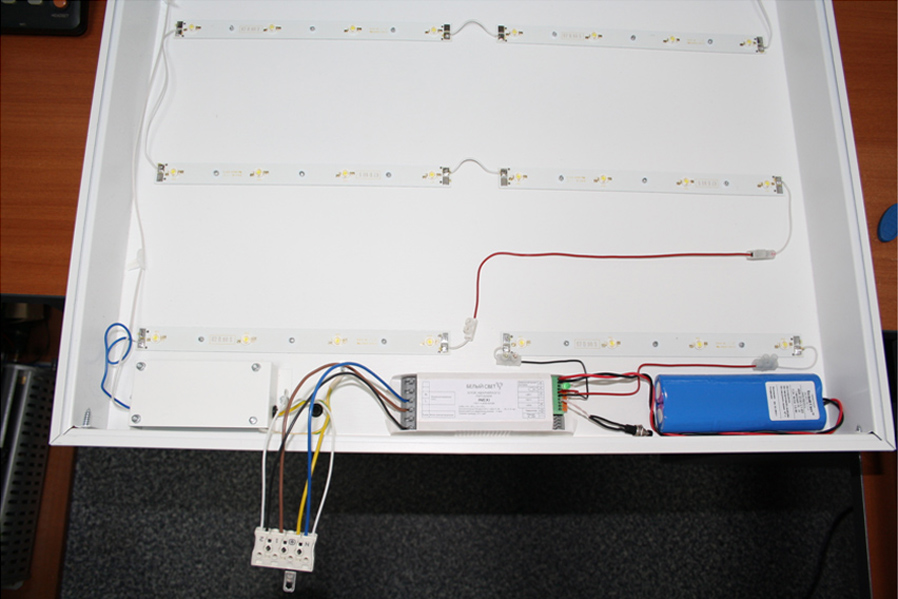

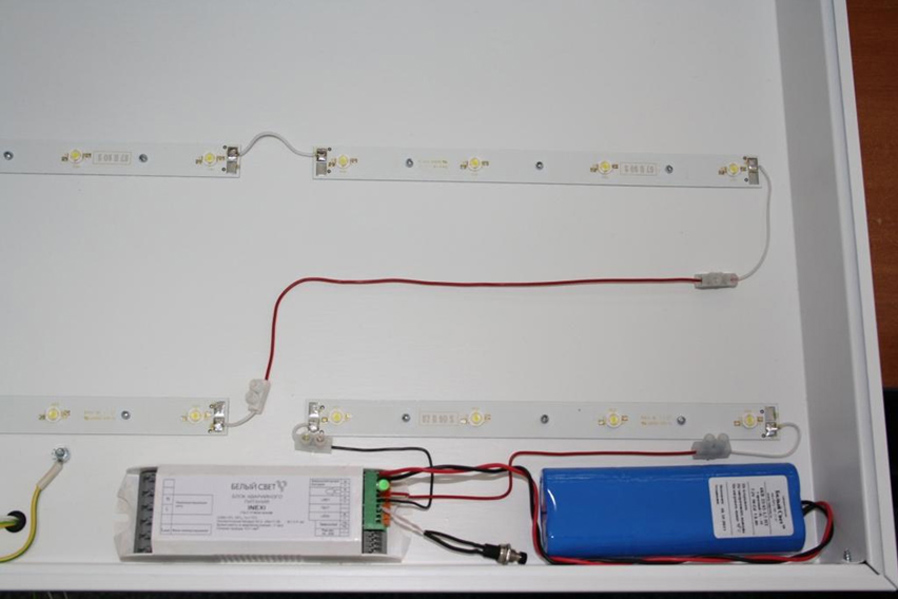

Подключение INEXI-8 к светильнику LL-ДВО-01-045-0103-20Д (Светодиодная линейка 4х1Вт).

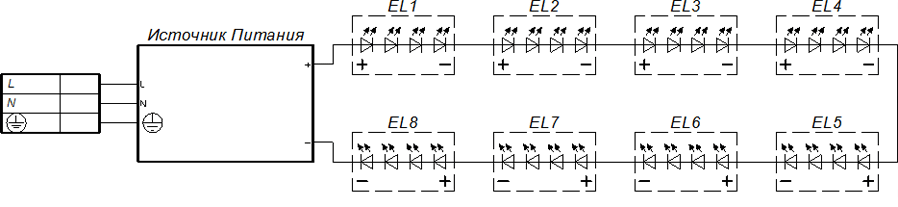

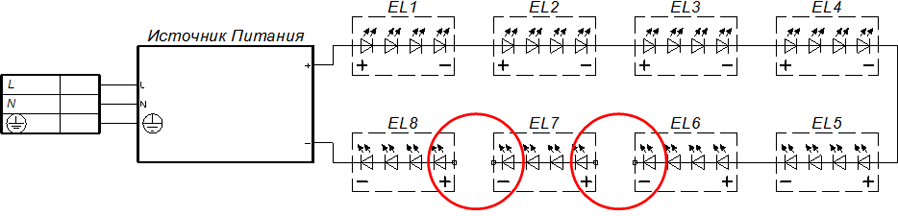

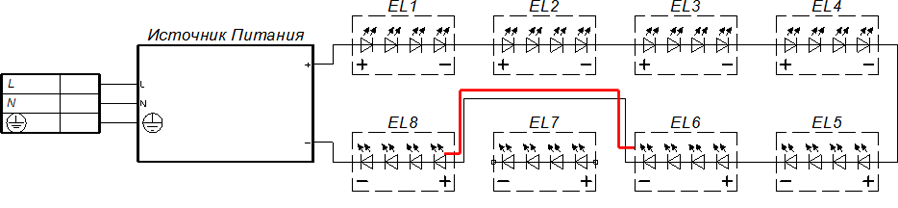

Электрическая схема соединений светильника LL-ДВО-01-045-0103-20Д:

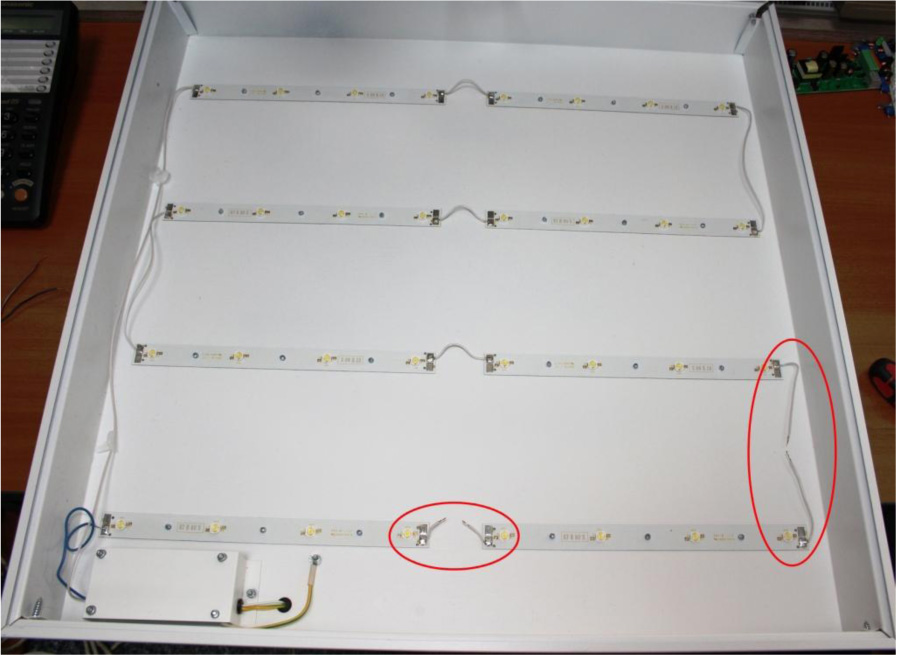

1. Перерезать монтажные провода, соединяющие выбранную светодиодную линейку EL7 с соседними (EL6 и EL8) линейками.

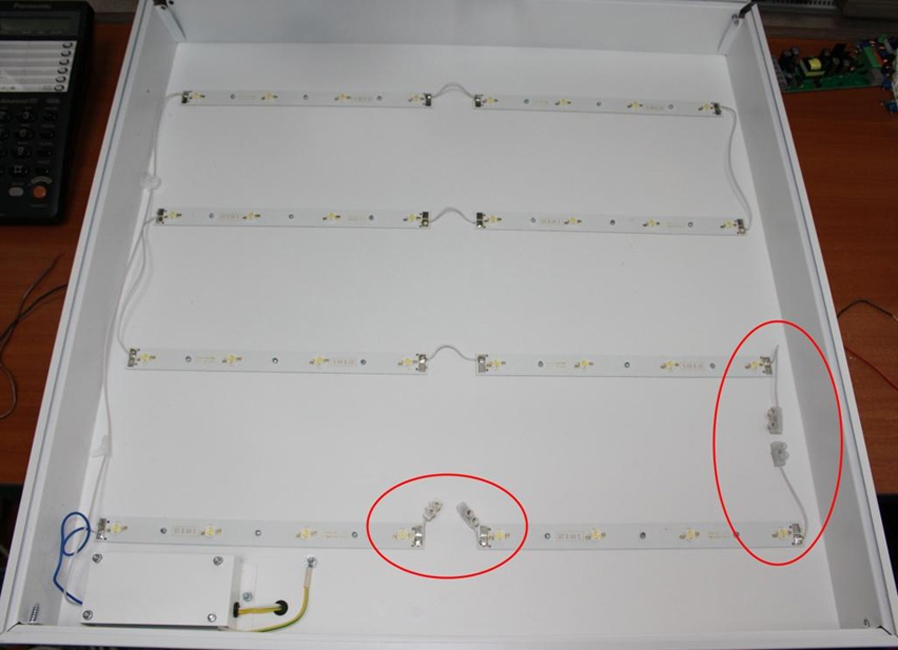

Зачистить изоляцию на концах перерезанных монтажных проводов и установить на них соединители (клеммники).

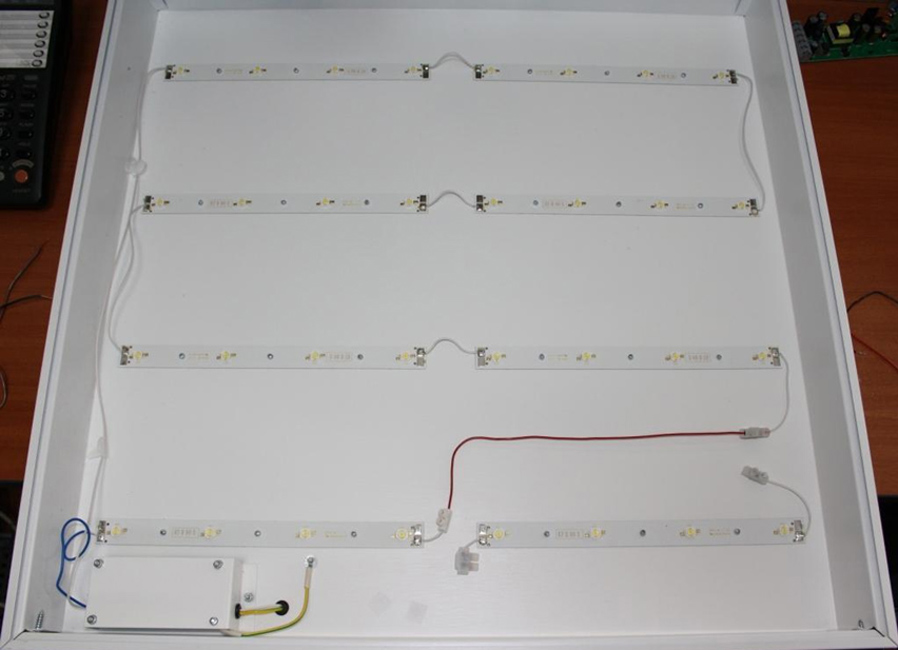

2. Через установленные клеммники соединить монтажным проводом «-» светодиодной линейки EL6 и «+» линейки EL8 напрямую («в обход» линейки EL7).

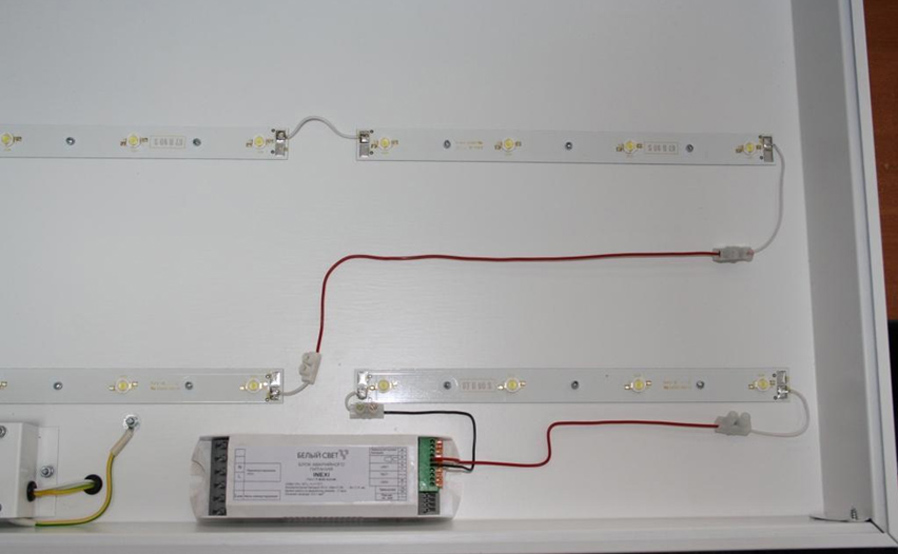

3. Подключить БАП ИНЕКСИ-8 к выбранной светодиодной линейке EL7 в соответствии со схемой подключения:

  • клемму «+ Выход 1» блока INEXI-8 подключить к клеммнику «+» светодиодной линейки
  • клемму «- Выход 1» блока INEXI-8 подключить к клеммнику «-» светодиодной линейки

  • Подключить к БАП INEXI-8 аккумуляторную батарею, кнопку «ТЕСТ» и светодиодный индикатор «ЗАРЯД»

    4. Подключить БАП ИНЕКСИ-8 и источник питания светильника к соединителю (клеммнику) питания от сети 220В 50Гц в соответствии со схемой подключения.

    Вывести клеммник питания, светодиодный индикатор «ЗАРЯД» и кнопку «ТЕСТ» наружу светильника.

    «Световые Технологии»

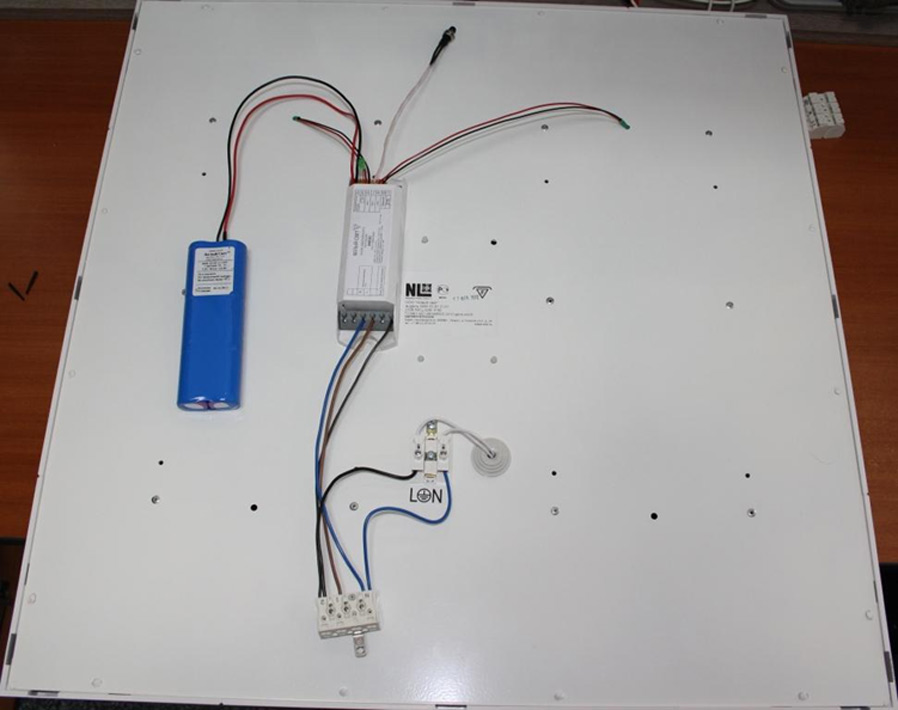

    Подключение INEXI-8 к светильнику OPL/R LED (Две светодиодные линейки 4х1Вт).

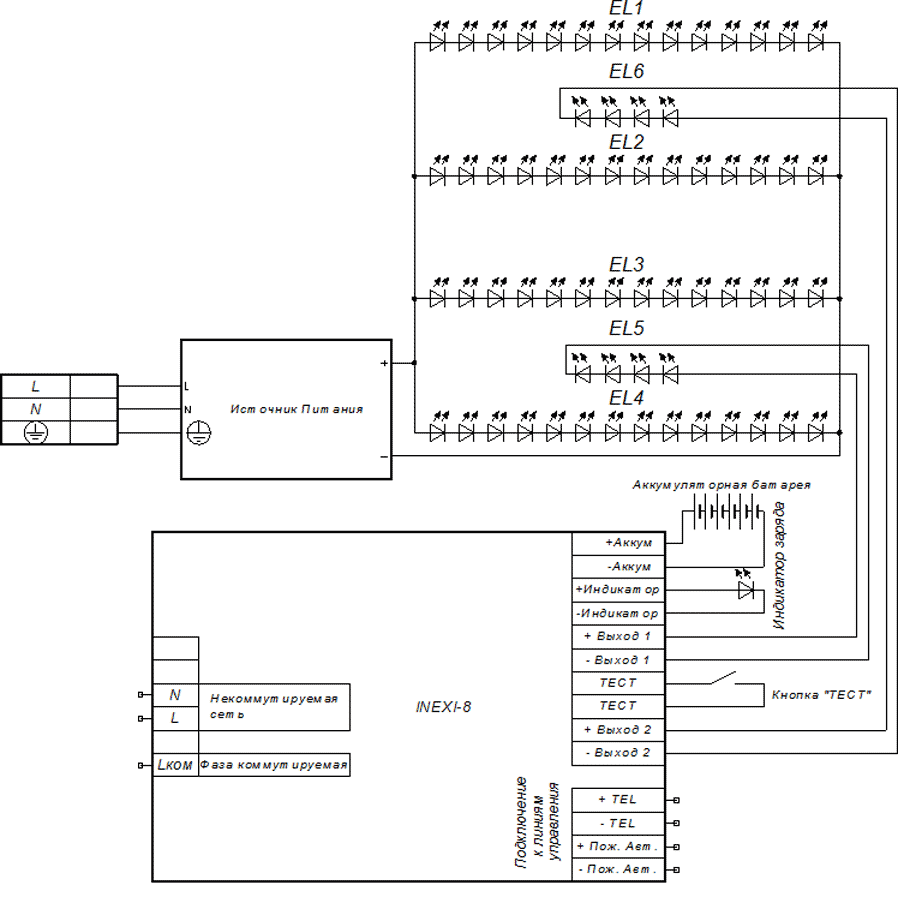

    Электрическая схема соединений светильника OPL/R LED:

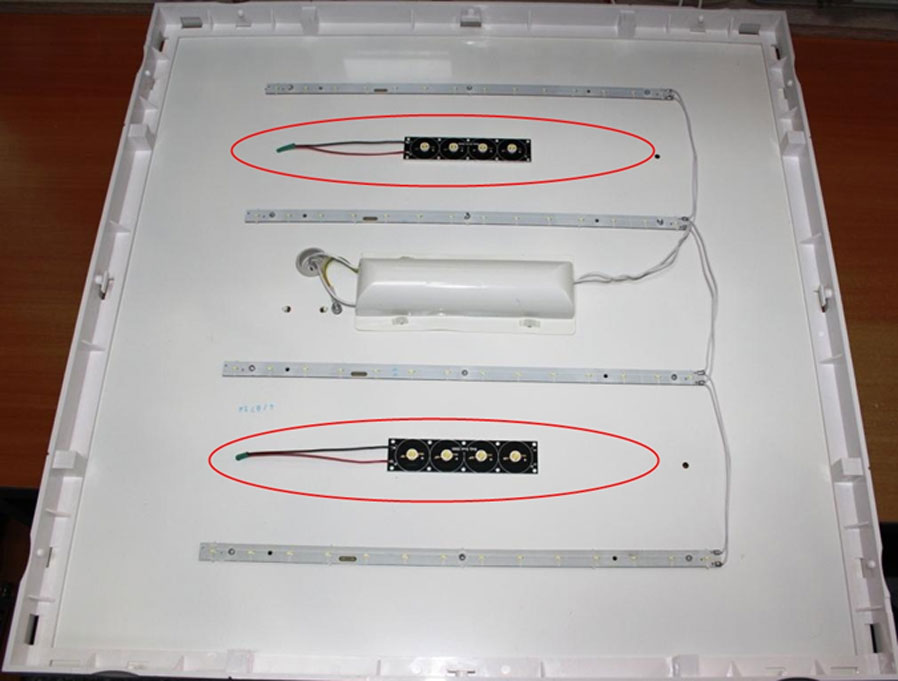

    1. Установить светодиодные линейки 4x1Вт на боковые стенки светильника и вывести их соединительные провода наружу светильника через технологические отверстия в корпусе.
    Примечание: в технологические отверстия должны быть установлены диэлектрические втулки, чтобы исключить повреждение изоляции соединительных проводов об острые края.

    2. На верхней крышке светильника установить БАП INEXI-8. Подключить к нему светодиодные линейки, аккумуляторную батарею, светодиодный индикатор «ЗАРЯД» и кнопку «ТЕСТ» в соответствии со схемой подключения.

    3. Подключить БАП ИНЕКСИ-8 и источник питания светильника к соединителю (клеммнику) питания от сети 220В 50Гц в соответствии со схемой подключения.

    «Новый Свет»

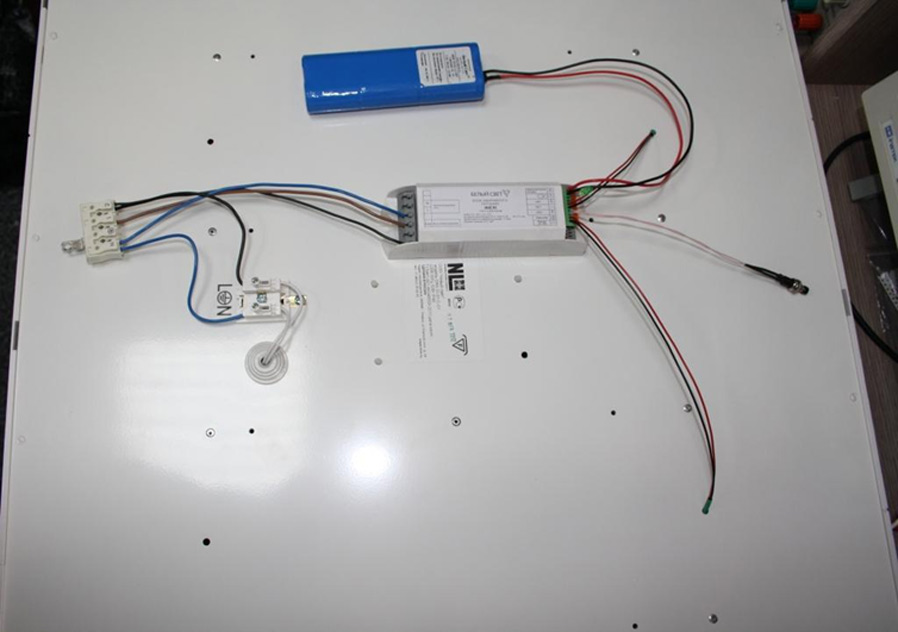

    Подключение INEXI-8 к светильнику GRA 32-01-C-01 (Две светодиодные линейки 4х1Вт).

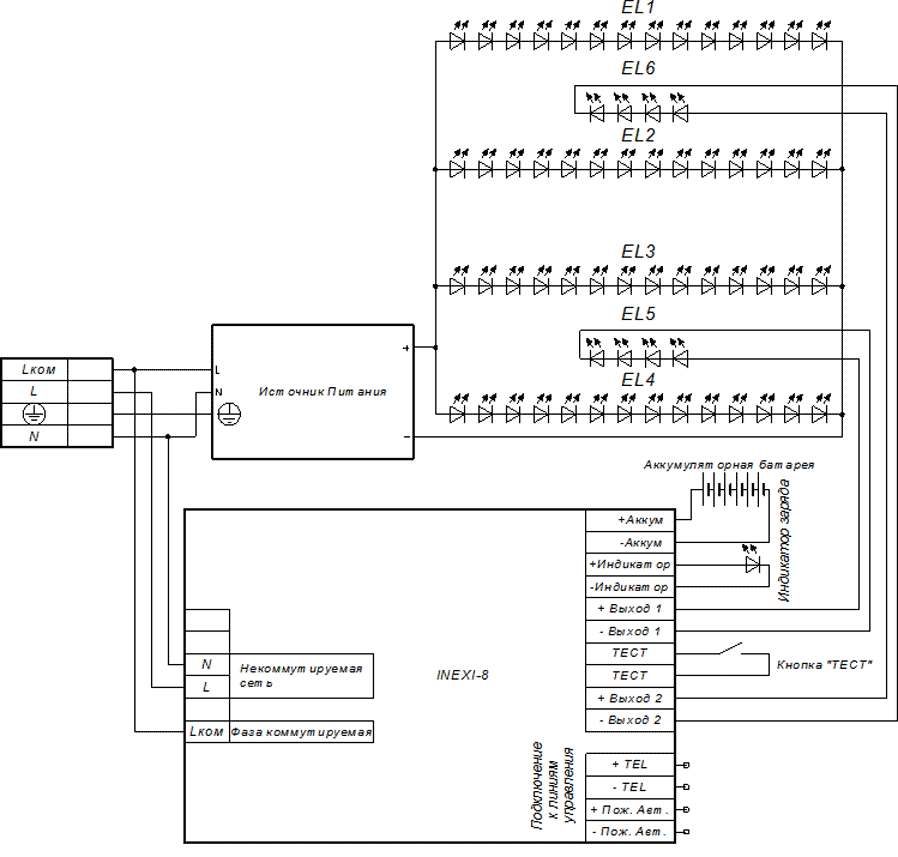

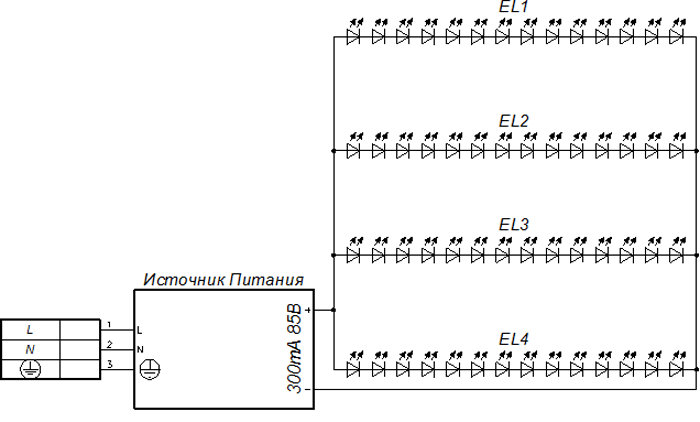

    Электрическая схема соединений светильника GRA 32-01-C-01:

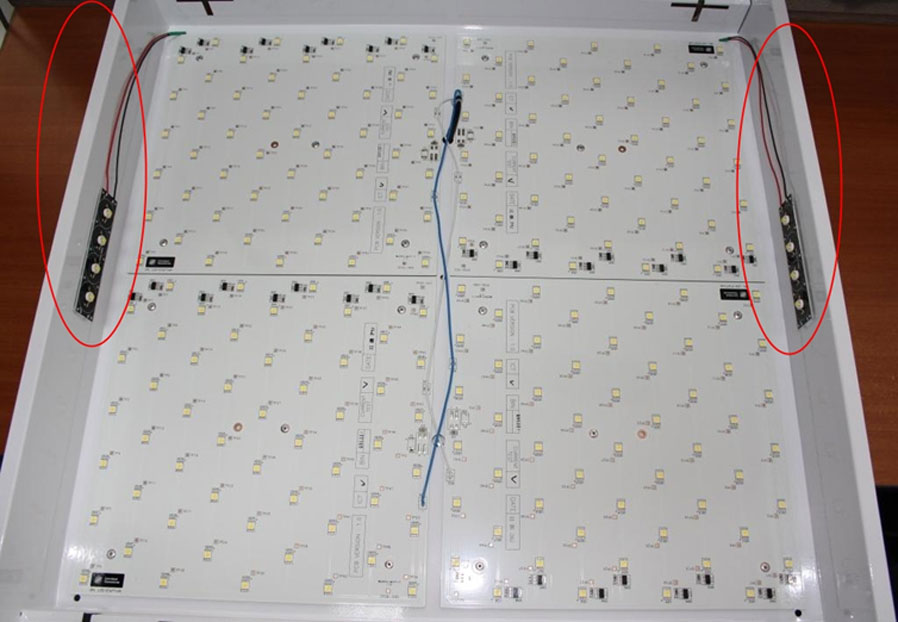

    1. Установить светодиодные линейки 4x1Вт между штатными светодиодными линейками и вывести их соединительные провода наружу светильника через технологические отверстия в корпусе.
    Примечание: в технологические отверстия должны быть установлены диэлектрические втулки, чтобы исключить повреждение изоляции соединительных проводов об острые края.

    2. На верхней крышке светильника установить БАП INEXI-8. Подключить к нему светодиодные линейки, аккумуляторную батарею, светодиодный индикатор «ЗАРЯД» и кнопку «ТЕСТ» в соответствии со схемой подключения.

    3. Подключить БАП ИНЕКСИ-8 и источник питания светильника к соединителю (клеммнику) питания от сети 220В 50Гц в соответствии со схемой подключения.
